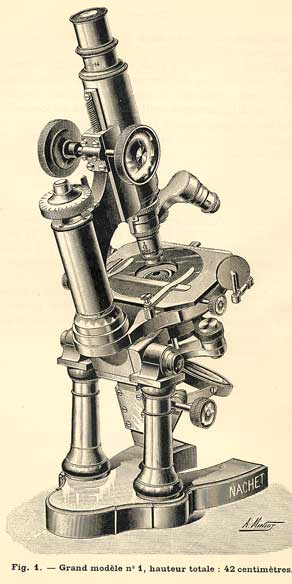

Microscopio Nachet gran modelo 1, ca. 1900
Del Catálogo Instruments de Micrographie construits par Nachet & fils. Exposition Universelle 1900.
Grand modèle nº 1.
1. Ce microscope, facultativement monoculaire ou binoculaire, est le plus grand et le plus complet de nos modèles. Il est sus¬pende sur un axe monté sur deux colonnes permettant d’incliner et de maintenir la partie supérieure dans toutes les positions entre la verticale et l’horizontale.
La mise au point rapide s’opère par une crémaillère á pignon héliçoïdal. Le mouvement lent, d’une très grande précision, porte une division indiquant le 1/400e.
de millimètre.
Le tube oculaire á tirage est gradué en millimètres.
La platine, monte á rotation, entraîne dans son mouvement toute la partie supérieure autour de l’axe optique, de sorte que l’objet reste toujours centré dans le champ du microscope et se trouve éclairé sous toutes les incidences.
Cette platine tournante porte le chariot mobile dont nous avons décrit les avantages page 11, et dont la table mobile est incrustée d’une plaque de verre noir polie.

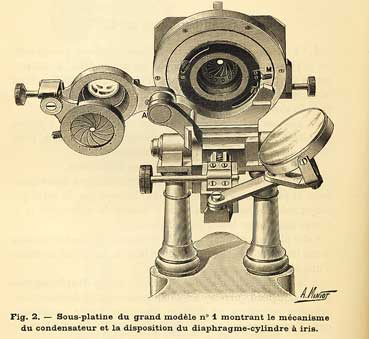

A la partie inférieure de la platine est fixé le diaphragmeiris à coupole qui remplace avantageusement les diaphragme cylindres ordinaires, et dont on peut faire varier instantané¬ment l’ouverture au moyen d’une manette M (fig. 2). Lorsque cette ouverture est réduite au minimum, elle se trouve presque au contact de la préparation, puisque l’iris prend la forme d’une calotte sphérique. Lorsqu’au contraire l’iris est complètement ouvert, il permet l’introduction immédiate de l’éclairage condensateur de Abbe à grand angle d’ouverture.
La partie mécanique de l’éclairage (sous-platine) se meut dans l’axe optique au moyen d’une cremaillère, qui permet da rapprocher ou d’écarter le condensateur avec beaucoup de précision. Cette sous-platine est absolutament indépendante du miroir, qui peut se mouvoir dans tous les sens.
Elle est montée sur un axe de rotation en A (fig. 2), qui permet de la faire pivoter et d’amener instantanément le condensateur en dehors de la platine.
Cette disposition que nous avons adoptée a done l’avantage sur le système de condensateur a bascule :
1º. D’être moins encombrante et beaucoup plus solide;
2° D’avoir un centrage plus parfait;
3° De dégager totalement le dessous de la platine, afin de laisser dégager liberté de
mouvements au miroir pour la lumière oblique.
[La partie supérieure de la platine tournante peut recevoir á volonté deux petits miroirs destinés á constater, au moment de la mise au point avec les objectifs forte, la distante qui les sépare de l’objet.
On peut éviter ainsi tout accident quand on examine une préparation raye.
L’un des miroirs, incliné á 45°, permet de voir l’extrémité de l’objectif ou la goutte, du liquide d’immersion qui se trouve vivement éclairée par le rayon lumineux dirigé horizontalement sur la préparation par le second miroir, qui est mobile].
1a. Ce modèle avec appareil d’éclairage et avec la combinaison complète de tous les objectifs et les accessoires qui sont employés en micrographie comprenant :
Appareil binoculaire stéréoscopique n° 39.
Objectifs no’ 1. 2. 3. 4. 5. 6. 7. et 8.
1/ 12 et 1/18 imm. homogène.
Oculaires no, 1. 2. 3. — Oculaires compensateurs 8 et 12. — Oculaire grand chame. — Oculaire redresseur. — Oculaire á índex. — Oculaire á micromètre. — Micromètre objectif.
Revolver pour 3 objectifs. — Chambre claire n° 49. — Éclairage à fond noir n° 17. — Éclairage á prisme n° 15. — Appareil de polarisation a cercle divisé. — Goniomètre. — Grande loupe montée sur pied articulé à crémaillère, pour l’éclairage des corps opaques.
Collection d’instruments de dissection et accessoires pour préparations, porte-objete, couvre-objets.
L’instrument complet est livré daos une belle et solide boîtearmoire en acajou verni, les accessoires gainés en compartiments… 1830 fr.
1c. Méme monture grand modèle avec combinaison plus réduite.
Objectifs nos 1. 2. 3. 5. 7. — 1/12 et 1/18 imm. homog.
Oculaires nos 1. 2. 3. 4. — Oculaire grand champ. — Oculaire micromètre. — Micromètre objectif.
Revolver pour 3 objectifs. — Chambre claire. — Appareil de polarisation n° 98. En boîte….. 1235 fr.
1d. Même monture avec éclairage et revolver pour 3 objectifs. Objectifs nos. 2. 3. 5. 7 et 1112 imm. homog.
Oculaires nos 1. 2. 4. — Oculaire micromètre et micromètre objectif. En boîte…900 fr.
Monture grand modèle n° 1 avec appareil d’éclairage, mais sans objectifs, ni oculaires, ni revolver et sans accessoires. En boîte…570 fr.
